カテゴリ回路シミュレータPSIM
タイトル

PSIM実行時のエラーについて

質問者HARU
投稿日時2019/04/20 18:58:33
添付ファイル

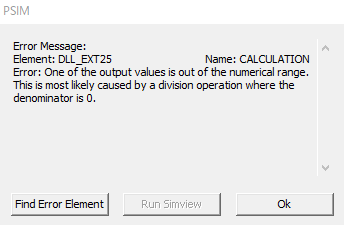

PSIMでシミュレーションをかけた際、このようなエラーが出る時がよくあります。
訳としては、「出力値の1つが数値範囲外です。 これは、分母が0の除算演算が原因である可能性が最も高いです。」というものです。
これは具体的にどのような問題があるのか教えてください。
Like いいね 7 件
回答者Miz
回答日時2019/04/23 10:02:31
計算中にオーバーフローが発生してシミュレーションが停止します。
本エラーが構築されたモデルの計算方法によるもので、具体的ではませんが、下記のようにエラーが発生する要因がないか、あれば回路モデルの修正、をすることになると思います。現実に自覚しにくいのは差分を見ている回路などでステップを小さくしすぎて変動分が0になるとか。。でしょうか?

【確認の手順例】
① 除算が使用されていますか?
 ・使用している⇒②
 ・使用していない⇒③
② 除算の分母が0にならないよう、設計する。
③ シミュレーションの計算ループの中に極小な数値または極大な数値になっていないかを確認する。
Like いいね 7 件
