PSIMでのブロック線図によるゼロクロス検出方法

質問者HARU
投稿日時2019/04/19 21:15:03
PSIMで、これまでDLLを用いてゼロクロス検出を行っていたのですが、これをブロック線図で行いたいと考えています。もしよく使われる方法や、案がありましたら参考とさせていただきたいので、ご教授お願いします。
Like いいね 1 件
回答者twj
回答日時2019/04/23 16:21:16
添付ファイル
  • Fa5f43a7302d0d5eb99f2a8a77a257c8c8b2e5da784f2068d06b78e38d09

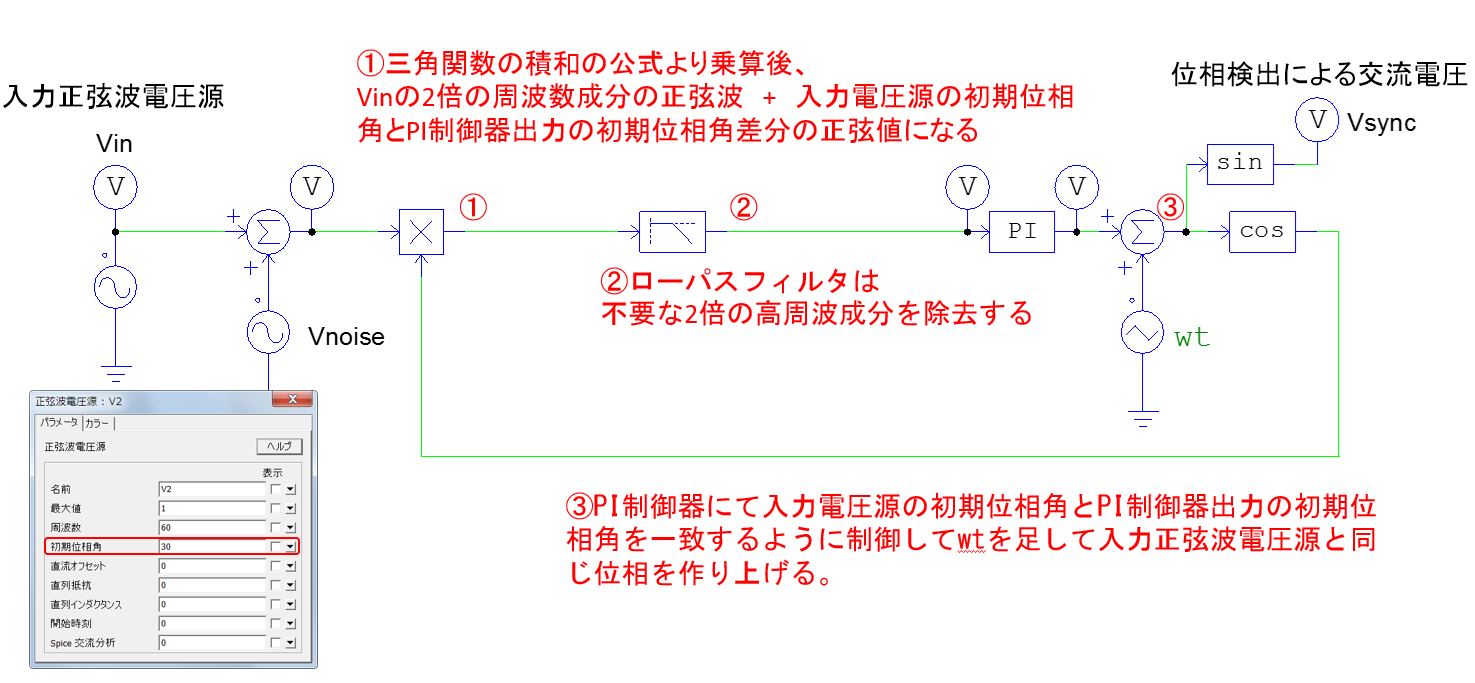

ゼロクロスの検出方法ではありませんが、PLL(phase locked loop)の位相同期法から考えた位相検出サンプルがあります。
サンプルファイルがC:\Powersim\PSIM11.1.x_xx_x\examples\other\"phase lock loop.sch"になります。
サンプルの解説が添付ファイルをご参照ください。


三相正弦波電圧源の場合、パーク変換ブロック(abc-dqo 変換ブロック)を使用してU相の位相を検出します。
具体的にd軸電圧が0になるようにPI制御をしてその出力を積分した位相角がU相電圧の位相となり、パーク変換ブロックの位相角としてフィードバックします。
サンプルファイルがC:\Powersim\PSIM11.1.x_xx_x\examples\other\"Phase Lock Loop - abc-dqo transformation.psimsch"になります。
