PSIMでの電力系統での電力動揺,もしくは事故について

質問者HARU
投稿日時2019/04/01 21:11:02
PSIMで電力系統の過渡安定性のシミュレーションを行いたいと考えています。そこで、有効電力動揺,もしくは系統の事故を故意に発生させたいのですが,もしその発生方法として案があればぜひ教えていただきたいです。
Like いいね 2 件
回答者twj
回答日時2019/04/04 15:47:01
添付ファイル
  • 48c175f45df1115b2aeb692cf1edfda264c97701d63af5a9a932aed98dc5
構築方法が多様ですが下記は構成案の一例としてご参照下さい。

① 主回路では双方向スイッチを使用して系統の各種状態モードに切替える。
② 制御回路では単独運転などの各指令を作成し、主回路の電流電圧位相に基づいて
無効電力変動を投入するロジックや系統状態の切替指令にて双方向スイッチを動作させる指令を作成する。
③ 制御ロジックを構築し、インバータを制御する。

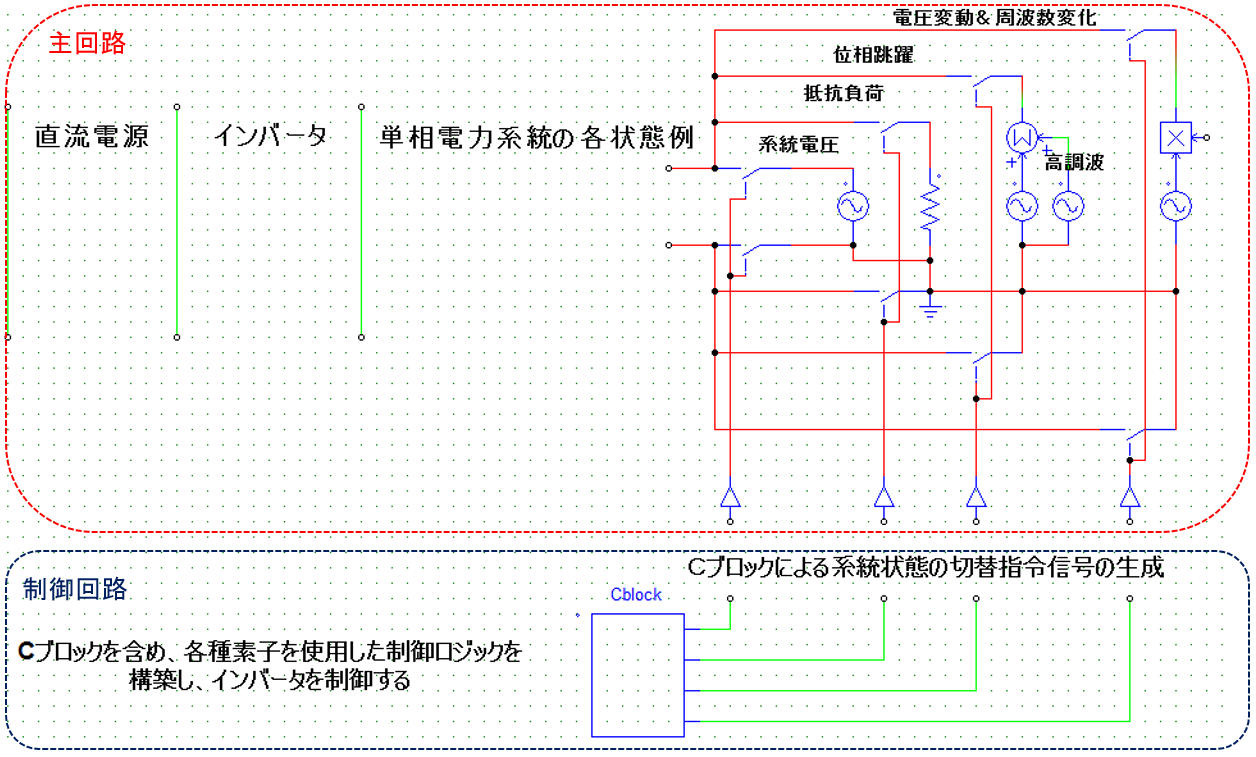

添付のイメージ図をご覧下さい。
