［PSIM］IGBT(Databese)を新規登録し、シミュレーションを実行したところエラーメッセージが表示されます。「The voltage Vcc in the test condition of the turn-on/turn-off characteristics(Esw_onv.s.Ic or Esw_off vs.Ic)must be greater than 0!」
- 1,692HIT
- 14
- 1
- 匿名希望さん
- 2014/10/01
IGBT(Databese)を新規登録し、シミュレーションを実行したところエラーメッセージが表示されます。「The voltage Vcc in the test condition of the turn-on/turn-off characteristics(Esw_onv.s.Ic or Esw_off vs.Ic)must be greater than 0!」

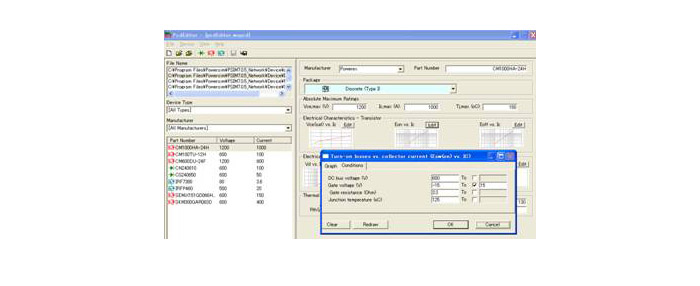

Device Database Editorを起動して、使用したいIGBTデバイスを選択し、Eon vs. Ic(あるいはEoff vs. .Ic)をクリックすると、ダイアログ・ウィンドウが表示されます。その「Edit」をクリックしてください。
次に、「Other Test Conditions」ブロックをクリックしてください。ここの「DCバス電圧(V)」の値を0以上に設定してください。ファイル
