カテゴリ回路シミュレータPSIM
タイトル

[PSIM]Thermal Module素子使い方について

質問者匿名希望
投稿日時2014/10/09 00:25:00

Thermal Moduleを使用して、IGBT(Databese)のDisecrete Typeを新規登録し、シミュレーションを実行しようとしたところ、以下のようなエラーメッセージが表示されます。対策を教えてください。


Error Message: The voltage Vcc in the test condition of the turn-on/turn-off characteristics(Esw_onv.s.Ic or Esw_off vs.Ic)must be greater than 0!



Like いいね 6 件
回答者パワエレマスター
回答日時2014/10/09 00:25:00
添付ファイル
  • 0c5935c492be183696ad32e93c77b86a912fabd1f091c3d7d43257977420

回答

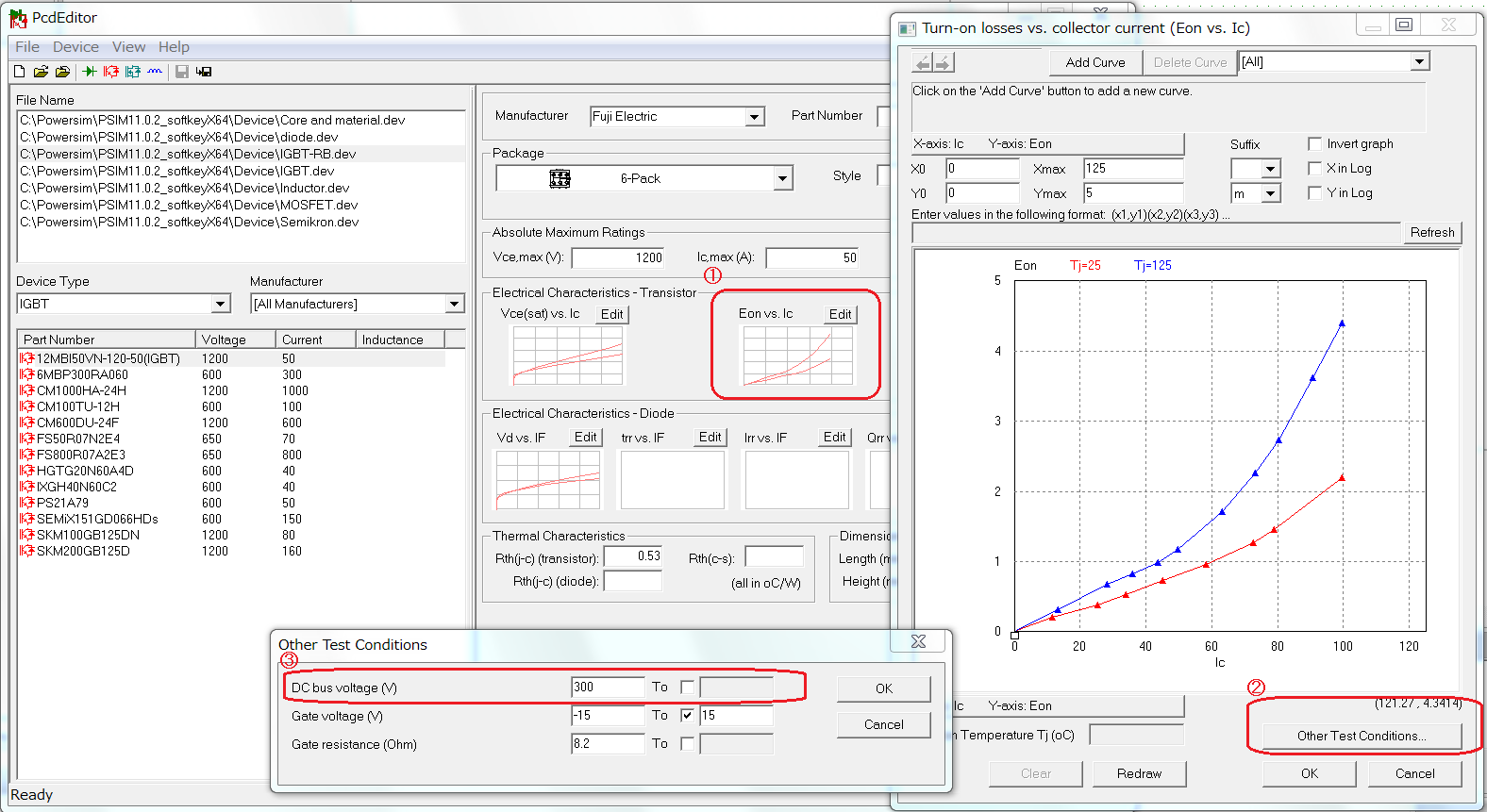

Device Database Editorを起動して、使用したいIGBTデバイスを選択し、Eon vs. Ic(あるいはEoff vs. .Ic)をクリックすると、ダイアログ・ウィンドウが表示されます。その「Edit」をクリックしてください。
次に、「Other Test Conditions」ブロックをクリックしてください。ここの「DCバス電圧(V)」の値を0以上に設定してください。
※注)PSIM v11.1.2以前で作成したIGBT素子を使用したときに起こります。v11.1.3以降では画面が異なります。データベース作成時の注意点についてはテクニカルノート「PSIMによる熱モジュールを利用したIGBTとMOSFETの損失計算」のp.7~8をご参照ください。
Like いいね 6 件
